芯片材料影响肾小管细胞的供氧环境
日本东海大学（Tokai University）团队在 Frontiers in Toxicology 研究肾微生理系统中的氧输送。团队将两种材料制成相同结构的芯片，比较缺血—再灌注相关损伤，并观察氧环境差别如何影响药物反应。

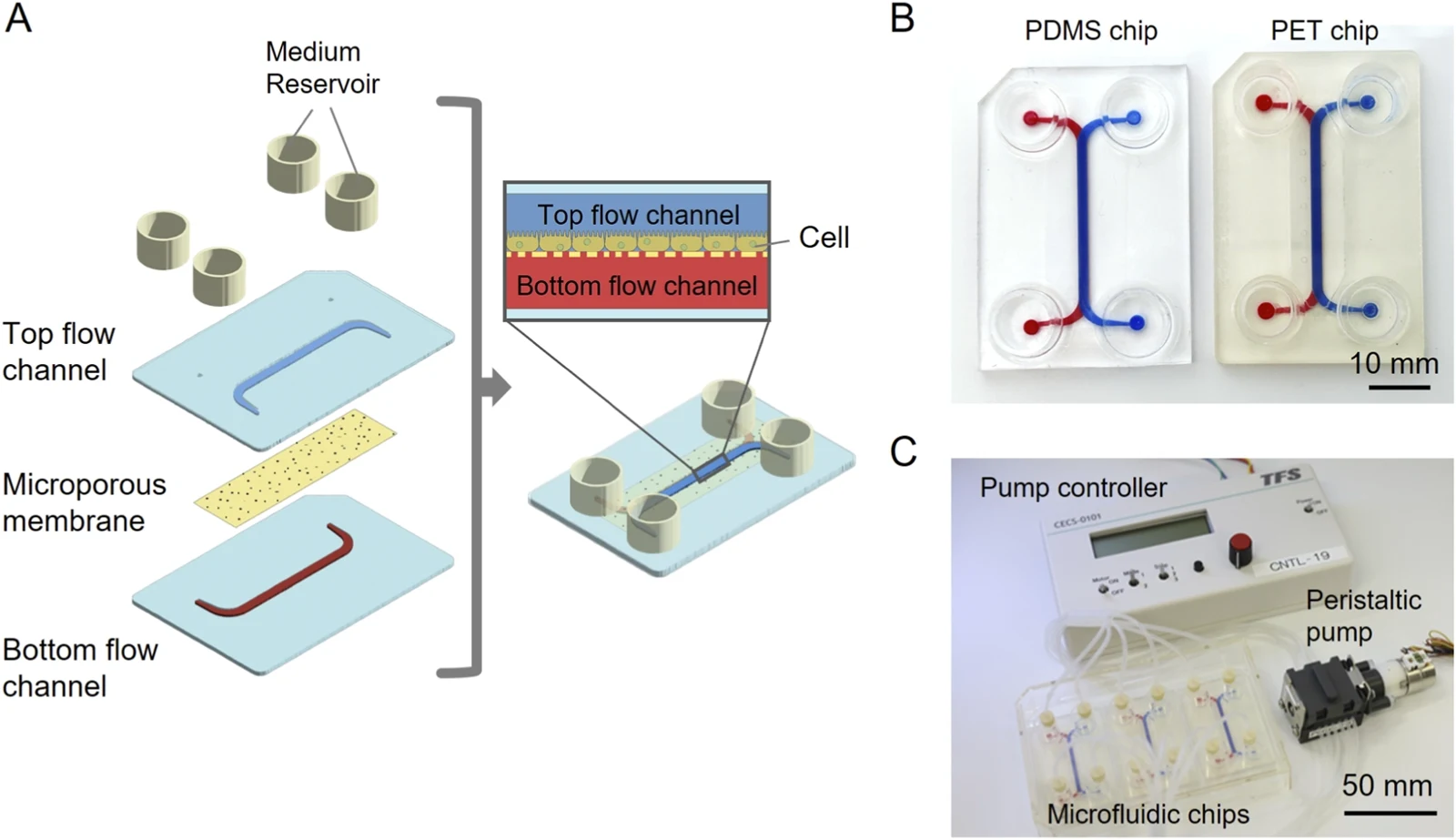

两种芯片分别采用透氧性较高的聚二甲基硅氧烷（PDMS）和透氧性较低的聚对苯二甲酸乙二醇酯（PET）。上下通道由微孔膜分隔，细胞铺在膜上；研究另设传统插入式培养作为参照。
细胞使用人肾近端小管上皮细胞系 RPTEC/TERT1。团队先培养至形成稳定单层，再安排低氧、停止灌流和重新灌流条件，追踪细胞脱落与活性变化。
相应芯片的细胞培养通道宽 2 mm、高 0.7 mm、长 32 mm，两种材料保持相同几何结构。这样的匹配有助于把主要比较集中在材料供氧差异，同时将传统插入式培养作为另一类结构参照。
模拟比较不同培养系统中的氧输送
研究使用有限元模型，计算培养液、膜和细胞层中的氧分布及耗氧。氧可以从液面和入口培养液进入；PDMS 芯片还允许氧从材料壁扩散，PET 条件则更依赖培养液供应。
计算结果显示，低氧静态条件下，PET 芯片中细胞附近的氧更容易耗尽。PDMS 中仍有较多氧进入，传统插入式培养的供氧状况介于不同条件之间。改变耗氧相关参数后，模型的主要趋势保持一致。
这些氧浓度和耗氧数值来自模拟。作者在本研究中没有加入直接的芯片氧传感，后续计划将传感器与计算结合，进一步核对预测的局部氧环境。
PET 芯片中的肾小管细胞损伤更重
实验设置 24 小时低氧、无葡萄糖、停止灌流，随后恢复含葡萄糖培养液及供氧 24 小时。两种芯片在常规灌流参照条件下都维持连续细胞层，进入低氧实验后则出现差别。
PDMS 芯片在本次 5% 和 1% 氧条件下，未出现明显细胞层破坏或活性下降。PET 芯片则发生细胞脱落，重新灌流后损伤仍可见，活性检测约下降一半。
传统插入式培养在 1% 氧条件下也出现明显损伤，但程度总体比 PET 芯片温和。团队将这些观察与计算的氧供给差异联系起来，分析不同结构是否真正建立了所需缺血环境。
基因表达检测只在插入式培养中完成。PET 芯片因损伤严重、RNA 提取量不足，未能完成相应分析。
插入式培养中，HIF1A、GLUT1 和 VEGFA 等低氧反应相关基因上升，部分变化在重新供氧后减弱。1% 氧条件下 KIM-1 的升高则继续保留，与较明显细胞损伤相对应。
CDDO 的保护浓度范围随培养系统变化
团队采用 CDDO 测试药物反应。这种合成三萜可激活抗氧化相关通路。实验在 1% 氧损伤条件下，分别比较插入式培养和 PET 芯片的浓度反应。
在插入式培养中，低浓度 CDDO 逐渐提高细胞活性，100 nM 条件下有显著改善。PET 芯片中，到 1 μM 范围可见活性增加趋势。较高浓度则在两种系统中降低活性，呈现保护与毒性两类反应。
高浓度 CDDO 会降低细胞活性：插入式培养在 100 μM 时显著下降，PET 芯片在高于 10 μM 时出现明显下降。
作者认为，PET 芯片中的初始损伤较重，可能参与两种平台反应范围的差别。当前药物实验只在 1% 氧损伤条件下进行；下一步需要增加其他氧条件，比较药物作用怎样随损伤程度变化。
缺血损伤模型的材料选择需考虑供氧特征
在本研究中，PDMS 持续透氧，使肾小管细胞在低氧培养箱中仍获得较多氧；PET 更容易形成供氧不足和细胞损伤。材料的透氧特性因此会影响缺血—再灌注模型的建立，以及相应的药物反应。
当前模型以永生化近端小管细胞为主，检测集中于形态、活性和有限基因。作者提出增加原代或干细胞来源模型、其他肾细胞及直接氧测量，让材料比较和药物实验覆盖更丰富的功能。
