3 周培养改善心肌贴片的功能
杜克大学（Duke University）团队在 Nature Communications 报道人干细胞来源工程心肌贴片。研究以诱导多能干细胞（induced pluripotent stem cells，iPSC）来源心肌为主，并用其他胚胎干细胞系检验模型的可重复性。
细胞包埋在基质中，形成带柔性框架的薄组织，采用漂浮动态培养。第 1 周至第 3 周，总收缩力由约 1.2 mN 升至 3.9 mN，按横截面积归一化的收缩力由约 2.9 升至 13.3 mN/mm²。
动作电位在组织内均匀传播，第 3 周传导速度约为 25 cm/s。研究另比较培养液切换时机，发现有利于收缩力的条件与有利于传导的条件并不完全一致。
降低起始密度后，单个细胞与组织功能改善

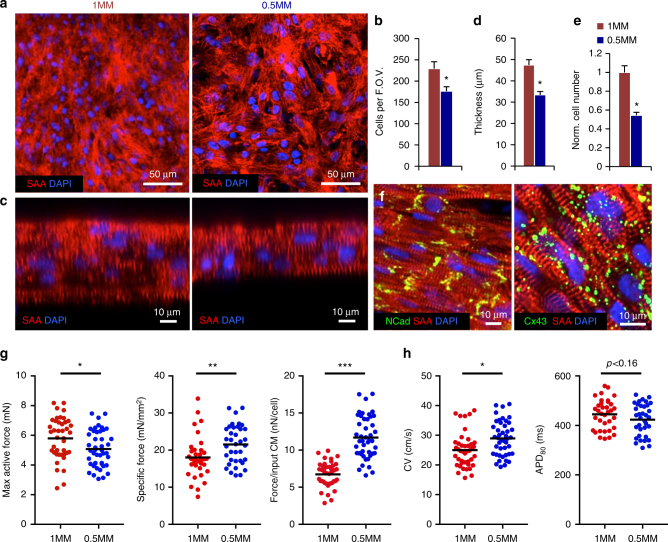

团队把标准小贴片的起始细胞数从约 100 万减至 50 万。3 周后，低密度组织更薄、单位面积内细胞更少，细胞大小和成熟相关结构则增加。
50 万组的总收缩力略低于 100 万组，但按横截面积归一化的收缩力更高，分别约为 22.4 和 17.7 mN/mm²。传导速度也提高，动作电位时程的下降趋势未达到统计学显著。
组织中的肌节更规则，多项成熟相关基因与蛋白增加。不过，部分高级结构只出现在少量细胞中，力—频率关系也尚未完全达到成人心肌状态。
窄屏可横向滑动查看完整图表。
扩大面积后，总收缩力增加且电传导保持稳定
在相同平台上，研究把贴片边长从 7 mm 扩大至 15 mm 和 36 mm。三种尺寸在 3 周培养后均可同步收缩，传导速度和动作电位时程没有显著差异。
扩大尺寸时总收缩力升高，三种贴片按横截面积归一化的收缩力相近，说明本次扩大组织后保留了原有力学性能。
成熟和尺度验证为进一步应用建立基础
研究把组织面积、细胞密度、培养条件与功能测量一起比较，验证了平台在不同干细胞系和尺寸下的表现。这些基础性能与后续药物评价及心肌修复研究相关。
作者仍把完善成人样成熟列为后续工作，部分成熟超微结构只在少量细胞中出现。
